Dieser Abschnitt bietet einen Überblick über Drehmomentsensoren sowie ihre Anwendungen und Funktionsweisen. Werfen Sie auch einen Blick auf die Liste der 10 Hersteller von Drehmomentsensoren und deren Firmenranking.
Verwandte Kategorien
Ein Drehmomentsensor ist ein Gerät zur Messung des Drehmoments (der Kraft, die eine Welle verdreht).
Der Drehmomentsensor wandelt die winzige Verdrehung der Welle, wenn ein Drehmoment auf die Welle ausgeübt wird, in ein Drehmoment um, das ausgegeben und angezeigt wird. Sie werden in verschiedenen Situationen eingesetzt, in denen eine Drehmomentmessung erforderlich ist, z. B. beim Drehmomentmanagement an Produktionslinien und bei der Leistungsbewertung von Industrieanlagen.
Je nach Produkt können sie auch als Drehmomentmessgeräte oder Drehmomentmesser bezeichnet werden. Für die Verwendung der verschiedenen Bezeichnungen gibt es keine Regeln, aber sie werden im Allgemeinen wie folgt verwendet. In diesem Artikel wird die Bezeichnung Drehmomentsensoren unabhängig von ihrer Verwendung verwendet.
Ein bekanntes Beispiel für den Einsatz von Drehmomentsensoren sind elektrisch unterstützte Fahrräder. Bei elektrisch unterstützten Fahrrädern erfasst der Drehmomentsensor die Kraft (das Drehmoment), die durch das Treten des Menschen ausgeübt wird. Der Motor erzeugt dann als Reaktion auf dieses Drehmoment die erforderliche Hilfskraft, wodurch die Belastung durch das Treten der Pedale verringert wird.
Drehmomentsensoren werden häufig in industriellen Anwendungen eingesetzt. In der Industrie werden sie vor allem für die Qualitätskontrolle und die Testforschung eingesetzt.
Für die Qualitätskontrolle werden sie hauptsächlich in folgenden Situationen eingesetzt:
Zu Prüf- und Forschungszwecken werden sie hauptsächlich in folgenden Situationen eingesetzt:
Drehmomentsensoren erfassen ein Drehmoment in folgender Reihenfolge:
Die Torsion/Dehnung der Welle wird verarbeitet und als elektrisches Signal ausgegeben. Viele Drehmomentsensoren sind mit einem Verstärker ausgestattet. Das elektrische Signal wird durch den Verstärker verstärkt und durch einen A/D-Wandler in einen messbaren Wert umgewandelt. Einige Drehmomentsensoren sind mit einer Anzeige ausgestattet, so dass der Drehmomentwert an Ort und Stelle visuell überprüft werden kann.
Es gibt verschiedene Methoden zur Messung der Wellendrehung und -dehnung, aber die folgenden vier Methoden werden in den derzeit in der Praxis verwendeten Drehmomentsensoren häufig verwendet:
Bei dieser Methode werden Dehnungsmessstreifen (DMS) zur Messung der Dehnung an der Welle verwendet. Ein Dehnungsmessstreifen (DMS) ist ein Sensor, der die Dehnung anhand des elektrischen Widerstands misst, der sich beim Ausdehnen und Zusammenziehen ändert. Die Welle erzeugt beim Aufbringen eines Drehmoments eine Zug- und Druckspannung in der ±45°-Richtung. Die Dehnung in Richtung dieser Spannung wird mit einem Dehnungsmessstreifen gemessen.
Bei dieser Methode wird die Dehnung der Welle durch Änderungen der Kapazität eines Kondensators gemessen. Zwei Elektroden werden auf der Welle angebracht und die Kapazitätsänderung wird gemessen, wenn sich die Position der Elektroden bei einer Verformung der Welle ändert.
Diese Methode hat einen einfacheren Aufbau und eine kürzere Wellenlänge als die Dehnungsmessstreifen-Methode und wird häufig in Drehmomentsensoren für Roboter eingesetzt.
Diese Methode misst die Belastung der Welle durch die Änderung der Induktivität der Spule. Wenn eine Torsionskraft auf die Welle einwirkt, ändert sich die magnetische Permeabilität (Durchlässigkeit des magnetischen Flusses). Dieses Prinzip wird als inverser magnetostriktiver Effekt bezeichnet. Magnetostriktive Drehmomentsensoren platzieren eine Spule außerhalb der Welle und erfassen Änderungen der magnetischen Permeabilität der Welle durch Änderungen der Induktivität der Spule.
Magnetostriktive Drehmomentsensoren haben die folgenden Vorteile, da sie das Drehmoment berührungslos messen können:
Bei dieser Methode wird ein optischer Sensor verwendet, um die Belastung der Welle zu messen. Wenn sich die Welle verdreht oder verformt, verschiebt sich die Position des Lichtsenders und -empfängers, was zu einem Unterschied in der empfangenen Lichtmenge führt. Diese Differenz in der empfangenen Lichtmenge wird in ein elektrisches Signal umgewandelt und als Drehmoment erfasst.
Die jüngsten technologischen Entwicklungen haben dazu geführt, dass Drehmomentsensoren immer kleiner werden und Produkte mit eingebauten Drehmomentsensoren zur Verfügung stehen. In diesem Abschnitt werden Produkte mit eingebauten Drehmomentsensoren für industrielle Anwendungen vorgestellt:
1. Motor mit eingebautem Drehmomentsensor
In diesem Produkt sind ein Motor, ein Untersetzungsgetriebe und ein Drehmomentsensor integriert. Da weder ein externes Untersetzungsgetriebe noch ein Drehmomentsensor erforderlich sind, kann die Ausrüstung verkleinert werden.
Der Drehmomentsensor ermöglicht die direkte Messung des Drehmoments an der Abtriebswelle, was eine hochpräzise Drehmomentsteuerung ermöglicht. Dadurch kann das Gerät sanft angetrieben oder der Kontakt mit Menschen erkannt werden, um das Gerät sicherer zu machen.
2. Drehmomentsensoren in Robotern
Gelenkroboter mit eingebauten Drehmomentsensoren sind in den letzten Jahren auf den Markt gekommen. Vor allem die Zahl der Roboter mit eingebauten Drehmomentsensoren in der Kategorie der kooperativen Roboter nimmt zu. Bei kooperativen Robotern sind sie zylindrisch geformt und in den Roboterarm integriert.
Drehmomentsensoren erfassen das Ausgangsdrehmoment der Rotationsachsen des Roboters und steuern Kräfte wie die für die Aufgabe des Roboters erforderliche Schubkraft oder erkennen den Kontakt mit einer Person oder einem Hindernis. Für Roboter sind Drehmomentsensoren notwendige Geräte, um anspruchsvollere Aufgaben zu erfüllen und mit Menschen im selben Raum zusammenzuarbeiten. Es wird erwartet, dass der Markt für Drehmomentsensoren in diesem Bereich in Zukunft wachsen wird.
*einschließlich Lieferanten etc.
Nach Merkmalen sortieren
Rangliste in Deutschland
Ableitungsmethode| Rang | Unternehmen | Aktie lecken |
|---|---|---|
| 1 | n-gineric gmbh | 17.4% |
| 2 | Sensodrive GmbH | 15.1% |
| 3 | Lorenz Messtechnik GmbH | 14% |
| 4 | Althen GmbH Mess- und Sensortechnik | 11.6% |
| 5 | Hottinger Brüel & Kjaer GmbH | 9.3% |
| 6 | ATP Messtechnik GmbH | 8.1% |
| 7 | CORE SENSING GMBH | 7% |
| 8 | burster präzisionsmesstechnik gmbh & co kg | 7% |
| 9 | Kistler Instrumente AG | 5.8% |
| 10 | KERN & SOHN GmbH | 4.7% |
Ableitungsmethode
Das Ranking wird auf der Grundlage des Klickanteils innerhalb dieser Seite berechnet. Der Klickanteil ist definiert als die Gesamtzahl der Klicks für alle Unternehmen während des Zeitraums geteilt durch die Anzahl der Klicks für jedes Unternehmen.Anzahl der Mitarbeiter
Neu gegründetes Unternehmen
Unternehmen mit Geschichte
42 Produkte gefunden
42 Produkte
Hottinger Brüel & Kjaer GmbH
1190+ Personen sehen dies
Zuletzt angesehen: vor 5 Stunden
Schnelle Antwort
4.6 Company Review
■Drehmomentsensor T12HP Umfassend weiterentwickelte Version des Flaggschiffmodells T12. Bietet hervorragende Leistung bei dynamischen Messungen auf...
Hottinger Brüel & Kjaer GmbH
730+ Personen sehen dies
Zuletzt angesehen: vor 4 Stunden
Schnelle Antwort
4.6 Company Review
■T40FM Digitaler Drehmomentmessflansch mit erhöhter Robustheit und sicherheitsorientierter Konstruktion ■Hochrobuster, sicherheitsorientierter int...
Hottinger Brüel & Kjaer GmbH
640+ Personen sehen dies
Zuletzt angesehen: vor 54 Minuten
Schnelle Antwort
4.6 Company Review
■T40FH Hochgenaue Messung großer Drehmomente – digitaler Drehmomentmessflansch bis 300 kN·m ■T40FH für die hochgenaue Messung großer Drehmomente D...
Hottinger Brüel & Kjaer GmbH
890+ Personen sehen dies
Zuletzt angesehen: vor 1 Stunde
Schnelle Antwort
4.6 Company Review
■Hohe Zuverlässigkeit für Zehntausende von Messungen Der Drehmomentsensor T10F ist der weltweit erste berührungslose Drehmomentmessflansch und hat ...
Kyowa Dengyo Co., Ltd.
710+ Personen sehen dies
Zuletzt angesehen: vor 11 Stunden
Standardantwort
4.3 Company Review

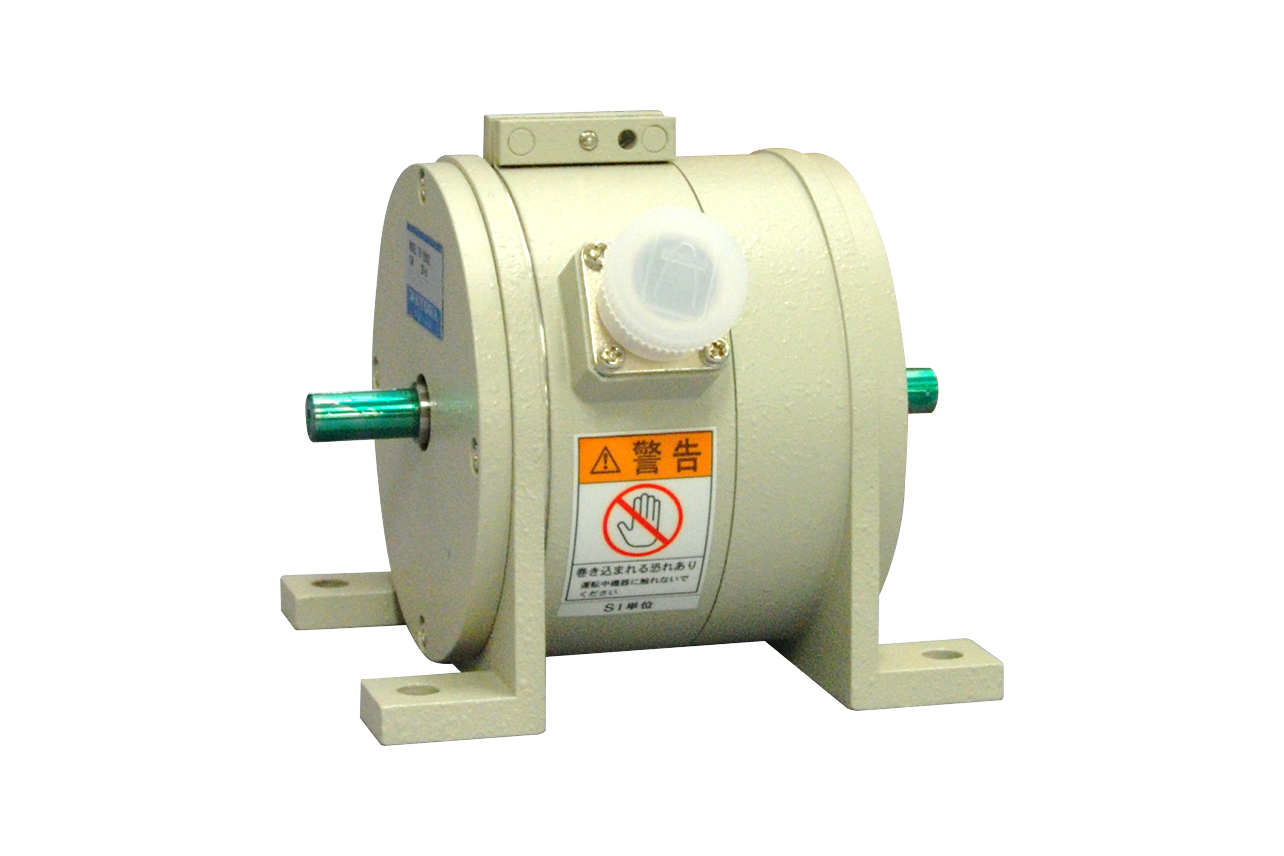

Hierbei handelt es sich um einen Schleifring-Drehmomentwandler mit geringer Kapazität. Es handelt sich um einen stationären Typ mit Montagebeinen. ...
4 Modelle gelistet
Kyowa Dengyo Co., Ltd.
570+ Personen sehen dies
Zuletzt angesehen: vor 5 Stunden
Standardantwort
4.3 Company Review
Dies ist ein einfach zu installierender Drehmomentwandler mit Schleifring und geringer Kapazität. ■Funktionen ・Für Messungen bei niedrigem Drehmo...
4 Modelle gelistet
Aikoh Engineering Co., Ltd.
680+ Personen sehen dies
Zuletzt angesehen: vor 6 Stunden
Schnelle Antwort
■Übersicht ・Es handelt sich um ein Drehmomentprüfgerät in Tischausführung. ・Damit lassen sich Betätigungskräfte von Schaltern, Drehreglern usw. m...
Sugawara Laboratories Inc.
530+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
5.0 Company Review
Misst das Reibmoment schnell drehender Kugellager. Auch sehr kleine Drehmomente, wie sie etwa für die Leistungsfähigkeit des im Lager eingefüllten ...
Hottinger Brüel & Kjaer GmbH
870+ Personen sehen dies
Zuletzt angesehen: vor 23 Stunden
Schnelle Antwort
4.6 Company Review
■Sofort einsatzbereit, für verschiedene Messbereiche kalibriert Zuverlässige Messketten für Produktionsprozesse wie Fügen, Umformen und Montage ■P...
Toyo Technica Co., Ltd.
110+ Personen sehen dies
Zuletzt angesehen: vor 12 Stunden
Sehr schnelle Antwort
5.0 Company Review
■Messung von Drehmoment und Drehzahl per PC-Direktanschluss ohne Anzeigegerät Rotierende Drehmomentmesswelle mit beidseitigem Wellenende der Schwei...
Toyo Technica Co., Ltd.
80+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Sehr schnelle Antwort
5.0 Company Review
■Messung mit hohem Drehmoment, hoher Genauigkeit und hoher Steifigkeit Rotierender Drehmomentmessflansch der Schweizer Magtrol SA. Die Signale der ...
Kyowa Dengyo Co., Ltd.
2010+ Personen sehen dies
Zuletzt angesehen: vor 4 Minuten
Standardantwort
4.3 Company Review
Dies ist ein kleiner, leichter Drehmomentwandler mit berührungslosem Getriebe und integriertem Verstärker. Durch die kontaktlose Übertragung kann d...
10 Modelle gelistet
Toyo Technica Co., Ltd.
170+ Personen sehen dies
Zuletzt angesehen: vor 3 Stunden
Sehr schnelle Antwort
5.0 Company Review
■Weltweit führende Messgenauigkeit bei nicht rotierenden Sensoren Bei den nicht rotierenden Drehmomentsensoren der RT-Serie der Schweizer Magtrol S...
Toyo Technica Co., Ltd.
70+ Personen sehen dies
Sehr schnelle Antwort
5.0 Company Review
■Nicht rotierende Bauweise mit Messgenauigkeit auf Weltspitzenniveau Die nicht rotierenden Drehmomentsensoren der RT-Serie des Schweizer Hersteller...
Kyowa Dengyo Co., Ltd.
620+ Personen sehen dies
Zuletzt angesehen: vor 7 Stunden
Standardantwort
4.3 Company Review
Hierbei handelt es sich um einen Hochgeschwindigkeits-Drehmomentwandler, der das Drehmoment bei maximal 15.000 U/min messen kann und eine Nennkapaz...
5 Modelle gelistet
Tokyo Measurement Instruments Research Institute Co., Ltd.
740+ Personen sehen dies
Zuletzt angesehen: vor 15 Stunden
Schnelle Antwort
4.8 Company Review
Das Reibungs-Drehmomentsensorsystem FGDH-4A verwendet ein Reibungsmessgerät, sodass keine Vorbereitung zum Kleben mit einem Dehnungsmessstreifen od...
Leptorino Co., Ltd.
590+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Standardantwort
Misst die Schnittlast bei der Bearbeitung eines auf dem Dynamometer befestigten Werkstücks oder die auf das Werkzeug wirkende Last. Erfasst werden ...
BL Autotec,LTD.
50+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Sehr schnelle Antwort
Der Aufnehmer besteht aus gehärtetem Edelstahl und ist mit einer integrierten Montageplatte aus hochfestem Flugzeugaluminium ausgestattet. ■Merkma...
BL Autotec,LTD.
60+ Personen sehen dies
Zuletzt angesehen: vor 8 Stunden
Sehr schnelle Antwort
Der Aufnehmer besteht aus gehärtetem Edelstahl. ■Merkmale ・Extrem hohe Festigkeit Drahterodiert (EDM) aus Edelstahl mit hoher Streckgrenze. Die m...
BL Autotec,LTD.
70+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Sehr schnelle Antwort
■Merkmale ・Extrem hohe Festigkeit Drahterodiert (EDM) aus Edelstahl mit hoher Streckgrenze. Die maximal zulässige Überlast pro Achse beträgt bei M...
BL Autotec,LTD.
70+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Sehr schnelle Antwort
■Merkmale ・Extrem hohe Festigkeit Drahterodiert (EDM) aus Edelstahl mit hoher Streckgrenze. Die maximal zulässige Überlast pro Achse beträgt bei M...
BL Autotec,LTD.
80+ Personen sehen dies
Zuletzt angesehen: vor 9 Stunden
Sehr schnelle Antwort
■Merkmale ・Neuer Sensor mit EtherCAT-/Ethernet-Ausgang Der Axia80 ist ein 6-Achsen-Kraft-Momenten-Sensor mit der gleichen hohen Qualität und Genau...
BL Autotec,LTD.
50+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Sehr schnelle Antwort
■Merkmale ・Einer der kleinsten 6-Achsen-Kraft-Momenten-Sensoren der Welt Der Nano43 ist ein Sensor für platzsparende Anwendungen, z. B. in der For...
