  4. Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen) (Tokyo Measurement Instruments Research Institute Co., Ltd.)
Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen)-FGMH-4A
Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen)-Tokyo Measurement Instruments Research Institute Co., Ltd.

Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen)
Tokyo Measurement Instruments Research Institute Co., Ltd.

Antwortstatus von Tokyo Measurement Instruments Research Institute Co., Ltd.

Antwortquote

100.0%

Antwortzeit

11.4Stunden

Unternehmensbewertung

5.0

Schnelle Antwort

Über dieses Produkt

Allgemeine Dehnungsmessstreifen messen die Dehnung, die in Strukturen durch Klebstoff erzeugt wird. Das Belastungsstethoskop (FGMH-1B/FGMH-2A/FGMH-4A) wird mit einem Magneten an einer Struktur befestigt und drückt den empfindlichen Teil dagegen, um die Belastung durch die an der Schnittstelle erzeugte Reibung zu messen. Es lässt sich einfach an der Stelle anbringen, an der Sie die Dehnung messen möchten, und die Messungen können sofort durchgeführt werden. FGMH-1B/FGMH-4A sind Standardtypen, die klein und leicht sind, und FGMH-2A ist ein Belastungsstethoskop zur Messung enger Bereiche, beispielsweise beim Schweißen. FGMH-3A ist ein 45°/90° orthogonales 3-Achsen-Spannungsstethoskop, das gleichzeitig die Dehnung in Richtung der 1., 2. und 3. Achse messen und die Hauptspannung (Hauptdehnung) durch Rosettenanalyse berechnen kann.

■Funktionen

・Verwenden Sie Reibung. Es wird mit einem Magneten an einer Struktur befestigt und die Dehnung wird anhand der an der Grenzfläche erzeugten Reibung gemessen. ・Kein Kleber erforderlich. Kein Entfernen, Schleifen, Entfetten, Kleben oder Aushärten der Farbe erforderlich. Durch einfaches Anbringen eines Belastungsstethoskops (FGMH-Serie) können sofort Messungen durchgeführt werden. ・Keine Lackkorrektur nach der Messung erforderlich. Messungen werden durchgeführt, ohne dass die Farbe von der Struktur entfernt wird, so dass nach der Messung keine Ausbesserung der Farbe erforderlich ist. ・Kann beliebig oft verwendet werden. Einfaches Anbringen und Abnehmen, sodass Sie den Messort problemlos verschieben können. In Kombination mit dem DH-14A ist es auch möglich, die Stelle zu finden, an der die meisten Verzerrungen auftreten, während man sich wie ein Stethoskop bewegt. - Gleichzeitige Messung mehrerer Punkte. Da mehrere Stressstethoskope zur gleichzeitigen Messung mehrerer Punkte verwendet werden können, können die Stressverteilung und die Hauptstressrichtungen bestimmt werden. ・Die Druckkraft ist aufgrund der Magnetkraftmethode konstant ・Da der Druckteil des Halters transparent ist, ist es einfach, den Installationsstatus visuell zu überprüfen. ・Wie bei Pressy ermöglicht der Federmechanismus im Inneren der Halterung ein einfaches Anbringen und Abnehmen mit leichter Kraft. ・Zwei Arten von Reibungs-Dehnmessstreifen können mit einem Halter gemeinsam genutzt werden. ・Dehnungsmessstreifen vom Reibungstyp sind in zwei Ausführungen erhältlich: Messwiderstandswert 120 Ω und Messlänge 3 mm oder 6 mm. ・Dehnungsmessstreifen vom Reibungstyp verwenden eine 1-Gauge-Methode mit 3 Drähten, sodass sie nicht von der Temperatur der Anschlussdrähte beeinflusst werden. ・One-Touch-Verbindung zwischen Reibungs-DMS und Kabel mit Brückenplatine über Hebelstecker ・Im Vergleich zum Belastungsstethoskop FGMH-1B ist die Gesamtlänge des Halters etwa 55 % kleiner (65 mm → 29 mm). - Im Vergleich zum Belastungsstethoskop FGMH-1B wiegt der Halter ca. 50 % (ca. 60g → ca. 30g) ・Kompatibel mit bleifreiem Lot

  • Produkt

    Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen)

Teilen Sie dieses Produkt


40+ Personen sehen

Zuletzt angesehen: vor 19 Minuten

Kostenlos
Beginnen Sie mit unserem kostenlosen Angebotsservice - keine Kosten, keine Verpflichtung.

Kein Telefon erforderlich
Wir respektieren Ihre Privatsphäre. Sie können Angebote erhalten, ohne Ihre Telefonnummer anzugeben.

1 Modelle von Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen)

Bild Teilenummer Preis (ohne Steuern) Gauge-Faktor Messlänge Angeschlossenes Kabel Betriebstemperaturbereich Eingangs-/Ausgangswiderstandswert Messmodus Masse Anzahl der Achsen
Belastungsstethoskop® FGMH-Serie (Reibungs-Dehnungsmessstreifen)-Part Number-FGMH-4A

FGMH-4A

Auf Anfrage erhältlich

Ungefähr 2,00

6mm

2 m Anschlusskabel mit Brückenplatine
Spitze NDIS-Stecker

0~+60℃

Ungefähr 120 Ω

4 Gauge

Ca. 60g (ohne Kabel)

Einzelachse

Kunden, die dieses Produkt angesehen haben, haben auch angesehen

Die hier gezeigten Bewertungen sind Unternehmensbewertungen.

Universeller Folien-Dehnmessstreifen KFGS-Kyowa Dengyo Co., Ltd.

Universeller Folien-Dehnmessstreifen KFGS

Kyowa Dengyo Co., Ltd.

970+ Personen sehen dies

Zuletzt angesehen: vor 11 Stunden

Antwortzeit: 30.13 Stunden

Dehnungsmessstreifen

20 Modelle aufgelistet

T-ZACCS3 Taschenlastmesser MM-014L-Tokyo Measurement Instruments Research Institute Co., Ltd.

T-ZACCS3 Taschenlastmesser MM-014L

Tokyo Measurement Instruments Research Institute Co., Ltd.

5.0

260+ Personen sehen dies

Antwortzeit: 11.37 Stunden

Dehnungsmessstreifen

2 Modelle aufgelistet

Geschweißter wasserdichter Folien-DMS KCW-Kyowa Dengyo Co., Ltd.

Geschweißter wasserdichter Folien-DMS KCW

Kyowa Dengyo Co., Ltd.

270+ Personen sehen dies

Zuletzt angesehen: vor 22 Stunden

Antwortzeit: 30.13 Stunden

Dehnungsmessstreifen
Folien-DMS mit Protektor KCH-Kyowa Dengyo Co., Ltd.

Folien-DMS mit Protektor KCH

Kyowa Dengyo Co., Ltd.

510+ Personen sehen dies

Zuletzt angesehen: vor 6 Stunden

Antwortzeit: 30.13 Stunden

Dehnungsmessstreifen

7 Modelle aufgelistet

KFB-Folien-Dehnmessstreifen für Schraubenaxialkraft-Kyowa Dengyo Co., Ltd.

KFB-Folien-Dehnmessstreifen für Schraubenaxialkraft

Kyowa Dengyo Co., Ltd.

420+ Personen sehen dies

Zuletzt angesehen: vor 10 Stunden

Antwortzeit: 30.13 Stunden

Dehnungsmessstreifen

2 Modelle aufgelistet

Großer Folien-DMS KFEL-Kyowa Dengyo Co., Ltd.

Großer Folien-DMS KFEL

Kyowa Dengyo Co., Ltd.

600+ Personen sehen dies

Antwortzeit: 30.13 Stunden

Dehnungsmessstreifen

6 Modelle aufgelistet

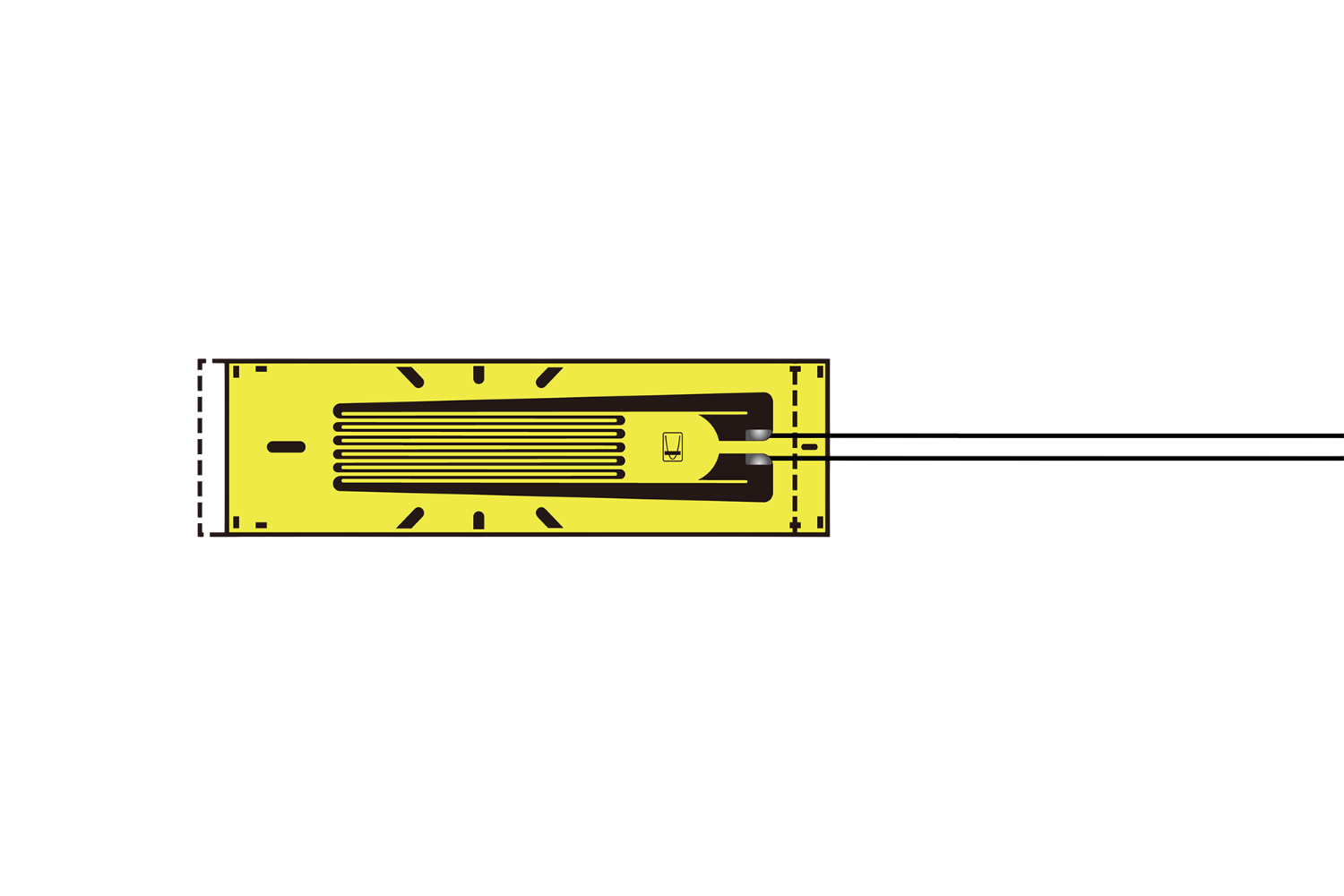

Folien-Supergroß-Dehnmessstreifen KFEM-Kyowa Dengyo Co., Ltd.
