Halbleitermaterialien sind alle Materialien, die bei der Herstellung von Halbleiterbauelementen verwendet werden.
Im Front-End-Prozess werden Wafer verwendet, um Halbleiterchips auf der Oberfläche zu formen, Fotomasken werden als Originalplatten verwendet, wenn Schaltkreismuster, die Designinformationen sind, auf den Wafer gebrannt werden, und Halbleitermaterialien wie Ätzgas und Reinigungsgas werden verwendet. In den nachfolgenden Phasen werden Formen für Gehäuse, in denen die Chips untergebracht werden, Bonddrähte, die die Elektroden der Chips mit der Außenseite verbinden, und Harz- oder Keramikkapseln, die die Chips im Inneren des Gehäuses schützen, verwendet.
Unter den verschiedenen Halbleitermaterialien ist der Wafer, der den Chipkörper bildet, das wichtigste Material, und der Begriff "Halbleitermaterialien" bezieht sich im Allgemeinen auf Wafer.
Es gibt zwei Arten von Halbleitermaterialien (Wafer): Halbleiter, die aus einem einzigen Element bestehen, und Verbindungshalbleiter, die aus zwei oder mehr Elementen bestehen und entsprechend ihrer jeweiligen Eigenschaften im Halbleiterbereich verwendet werden.
Silizium (Si) und Gallium (Ga) sind die gebräuchlichsten Einzelelement-Halbleiter, insbesondere Silizium-Wafer. Sie werden in Halbleiterprodukten wie z. B. Low-Cost-Produkten verwendet, da sie relativ kostengünstig sind und sich Wafer mit großem Durchmesser leicht herstellen lassen.
Zu den Verbindungshalbleitern gehören Siliziumkarbid (SiC), Galliumnitrid (GaN) und Galliumarsenid (GaAs). Verbindungshalbleiter können in Hochfrequenzgeräten, Hochgeschwindigkeitscomputern, LEDs und optischen Kommunikationsgeräten verwendet werden, da sich die Elektronen im Kristall schneller bewegen als in Silizium und sie bessere Lichtempfangs- und Lichtabgabefunktionen haben.
Siliziumwafer, das am häufigsten verwendete Halbleitermaterial (Wafer), sind dünne kreisförmige Platten aus hochreinem Silizium.
Bei der Herstellung von Siliziumwafern wird das Silizium zunächst raffiniert und gereinigt, um hochreines polykristallines Silizium zu erhalten, das dann als Rohmaterial für die Herstellung von Einkristallblöcken im Einkristallziehverfahren verwendet werden kann.
Beim Einkristallziehverfahren wird polykristallines Silicium zusammen mit Borsäure (B) und Phosphor (P) in einem Quarztiegel geschmolzen und unter Rotation eines Silicium-Keimstabs auf der Flüssigkeitsoberfläche an die Oberfläche des geschmolzenen Siliciums gezogen, um einkristalline Blöcke herzustellen. Spuren von Borsäure und Phosphor, die in dieser Phase zugesetzt werden, haben einen erheblichen Einfluss auf die elektrischen Eigenschaften des endgültigen Halbleiterprodukts.
2. Prozess der Waferverarbeitung
Der Einkristall-Ingot wird im folgenden Prozess in dünne Wafer geschnitten und anschließend auf Hochglanz poliert, um Unregelmäßigkeiten auf der Waferoberfläche zu beseitigen. Der Polierprozess wird auch als Polieren bezeichnet, und die Wafer in diesem Stadium werden als polierte Wafer bezeichnet.
Polierte Wafer können als Halbleiter verwendet werden, wie sie sind. Je nach den Anforderungen der Halbleiterhersteller werden spezielle Bearbeitungen hinzugefügt, z. B. geglühte Wafer für miniaturisierte Produkte, bei denen der Sauerstoff durch eine Hochtemperatur-Wärmebehandlung von der Waferoberfläche entfernt wird (Glühen), und epitaktische Wafer, bei denen Silizium-Einkristalle durch Dampfphasenwachstum auf der Waferoberfläche gezüchtet werden (epitaktisches Wachstum).
Halbleiter lassen sich je nach dem Grad der Funktionsintegration in drei Haupttypen unterteilen. Typische Beispiele sind diskrete Halbleiter, integrierte Schaltungen (ICs) und groß angelegte integrierte Schaltungen (LSIs).
Dies sind Elemente mit einer einzigen Funktion, die den niedrigsten Integrationsgrad unter den Halbleitern aufweisen. Typische Beispiele für diskrete Halbleiter sind Dioden und Transistoren. Dioden haben die Funktion, Strom in eine Richtung zu leiten, während Transistoren die Funktion haben, Strom zu steuern. Diskrete Halbleiter werden in vielen bekannten Geräten wie Autos, Computern und Smartphones verwendet.
Ein IC (Englisch: Integrated Circuit) ist ein Zusammenschluss mehrerer Elemente. Sie bestehen aus einer Reihe von Transistoren und Dioden und werden je nach dem Grad der Integration als SSI (Small Scale Integration), MSI (Middle Scale Integration) oder LSI (Large Scale Integration) klassifiziert.
LSI ist eine Art von IC mit einem hohen Integrationsgrad; IC und LSI werden oft synonym verwendet. LSI integrieren Dioden, Transistoren und passive Elemente und haben komplexe Funktionen. Sie werden häufig in Produkten eingesetzt, die das Leben der Menschen erleichtern, z. B. in Autos, Computern, Smartphones, Audiogeräten und Digitalkameras.
*einschließlich Lieferanten etc.
Nach Merkmalen sortieren
Rangliste in Deutschland
Ableitungsmethode| Rang | Unternehmen | Aktie lecken |
|---|---|---|
| 1 | Plansee SE | 32% |
| 2 | abcr GmbH Deutschland | 16% |
| 3 | Brooks Instrument GmbH | 12% |
| 4 | Tektronix GmbH | 12% |
| 5 | Nippon Kornmeyer Carbon Group GmbH | 8% |
| 6 | TANAKA HOLDINGS Co., Ltd. | 8% |
| 7 | Mitsubishi Chemical Group | 4% |
| 8 | FUJIFILM Europe GmbH | 4% |
| 9 | Hitachi High-Tech Europe GmbH | 4% |
Ableitungsmethode
Das Ranking wird auf der Grundlage des Klickanteils innerhalb dieser Seite berechnet. Der Klickanteil ist definiert als die Gesamtzahl der Klicks für alle Unternehmen während des Zeitraums geteilt durch die Anzahl der Klicks für jedes Unternehmen.Anzahl der Mitarbeiter
Neu gegründetes Unternehmen
Unternehmen mit Geschichte
65 Produkte gefunden
65 Produkte
Toyominato Co., Ltd.
1250+ Personen sehen dies
Zuletzt angesehen: vor 8 Stunden
Schnelle Antwort
Wir bieten Lösungen, die modernste GaN-Technologie nutzen, einschließlich GaN-Substrate (Galliumnitrid), GaN-Vorlagen, Power-Epi-Wafer, RGB-Micro-L...
2 Modelle gelistet
Toyominato Co., Ltd.
350+ Personen sehen dies
Zuletzt angesehen: vor 9 Stunden
Schnelle Antwort
Wir bieten Lösungen, die modernste GaN-Technologie nutzen, einschließlich GaN-Substrate (Galliumnitrid), GaN-Vorlagen, Power-Epi-Wafer, RGB-Micro-L...
Toyominato Co., Ltd.
1220+ Personen sehen dies
Zuletzt angesehen: vor 8 Stunden
Schnelle Antwort
Wir bieten Lösungen, die modernste GaN-Technologie nutzen, einschließlich GaN-Substrate (Galliumnitrid), GaN-Vorlagen, Power-Epi-Wafer, RGB-Micro-L...
2 Modelle gelistet
Toyominato Co., Ltd.
1380+ Personen sehen dies
Zuletzt angesehen: vor 6 Stunden
Schnelle Antwort
Wir bieten Lösungen, die modernste GaN-Technologie nutzen, einschließlich GaN-Substrate (Galliumnitrid), GaN-Vorlagen, Power-Epi-Wafer, RGB-Micro-L...
2 Modelle gelistet
Toyominato Co., Ltd.
390+ Personen sehen dies
Zuletzt angesehen: vor 1 Stunde
Schnelle Antwort
Wir bieten Lösungen, die modernste GaN-Technologie nutzen, einschließlich GaN-Substrate (Galliumnitrid), GaN-Vorlagen, Power-Epi-Wafer, RGB-Micro-L...
3 Modelle gelistet
Toyominato Co., Ltd.
320+ Personen sehen dies
Zuletzt angesehen: vor 5 Stunden
Schnelle Antwort
Dummy-Wafer werden auch Test-Wafer genannt und werden im Gegensatz zu Produkt-Wafern hauptsächlich für Geräteexperimente und Inspektionen verwendet...
Toyominato Co., Ltd.
330+ Personen sehen dies
Zuletzt angesehen: vor 12 Minuten
Schnelle Antwort
Wir bieten hochwertige Silikonmaterialien, die für industrielle Anwendungen geeignet sind.
Shinko Shoji Co., Ltd.
180+ Personen sehen dies
Zuletzt angesehen: vor 5 Stunden
Schnelle Antwort
■Funktionen ・Erzielte kompakte Größe von 603 mm und 1.005 mm durch die einzigartige 5-seitige Elektrodenstruktur von AVX mit hervorragender Montag...
Toyominato Co., Ltd.
300+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Wir fertigen Einkristallbarren, die das Material für Siliziumwafer sind, mithilfe einer Herstellungsmethode namens CZ-Methode (Czochralski-Methode)...
Seho Co., Ltd.
310+ Personen sehen dies
Zuletzt angesehen: vor 34 Minuten
Sehr schnelle Antwort
Für die Fehlerbehebung bei Staub und Kabeln in Reinräumen gibt es eine Vielzahl geeigneter Lösungen. ・SE-POD ONESTOPPOD-SYSTEM Hierbei handelt es...
3 Modelle gelistet
Seho Co., Ltd.
360+ Personen sehen dies
Zuletzt angesehen: vor 25 Minuten
Sehr schnelle Antwort
„Fan Filter Unit (FFU)“ Produktinformationen ・Ausgewählt als Weltklasseprodukt! ・Es handelt sich um eine Kernausrüstung, die die Luft reinigt und...
2 Modelle gelistet
Toyominato Co., Ltd.
190+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Keramikkugeln aus Siliziumkarbid (SiC). ■Funktionen - Hohe Härte, Verschleißfestigkeit und hohe Isolierung. ・Ausgezeichnete Hitzebeständigkeit (c...
Toyominato Co., Ltd.
210+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Wir bieten Lösungen, die modernste GaN-Technologie nutzen, einschließlich GaN-Substrate (Galliumnitrid), GaN-Vorlagen, Power-Epi-Wafer, RGB-Micro-L...
2 Modelle gelistet
Toyominato Co., Ltd.
250+ Personen sehen dies
Zuletzt angesehen: vor 13 Minuten
Schnelle Antwort
Keramikkugeln aus Siliziumnitrid (Si₃N₄). ■Funktionen ・Leicht und hochtemperaturbeständig. ・Ausgezeichnete Bruchzähigkeit. - Stark gegen Abrieb ...
5 Modelle gelistet
Toyominato Co., Ltd.
230+ Personen sehen dies
Schnelle Antwort
Galliumoxid wird aufgrund seiner hohen Durchbruchspannung und seines niedrigen Einschaltwiderstands häufig in leistungselektronischen Geräten verwe...
Toyominato Co., Ltd.
220+ Personen sehen dies
Zuletzt angesehen: vor 2 Stunden
Schnelle Antwort
Verbundwafer sind Hochleistungssubstratmaterialien, die durch die Kombination zweier oder mehrerer verschiedener Materialien in einem speziellen Ve...
Toyominato Co., Ltd.
210+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Galliumoxid wird aufgrund seiner hohen Durchbruchspannung und seines niedrigen Einschaltwiderstands häufig in leistungselektronischen Geräten verwe...
Toyominato Co., Ltd.
190+ Personen sehen dies
Schnelle Antwort
Verbundwafer sind Hochleistungssubstratmaterialien, die durch die Kombination zweier oder mehrerer verschiedener Materialien in einem speziellen Ve...
Toyominato Co., Ltd.
240+ Personen sehen dies
Zuletzt angesehen: vor 15 Stunden
Schnelle Antwort
Galliumoxid wird aufgrund seiner hohen Durchbruchspannung und seines niedrigen Einschaltwiderstands häufig in leistungselektronischen Geräten verwe...
Toyominato Co., Ltd.
230+ Personen sehen dies
Zuletzt angesehen: vor 8 Stunden
Schnelle Antwort

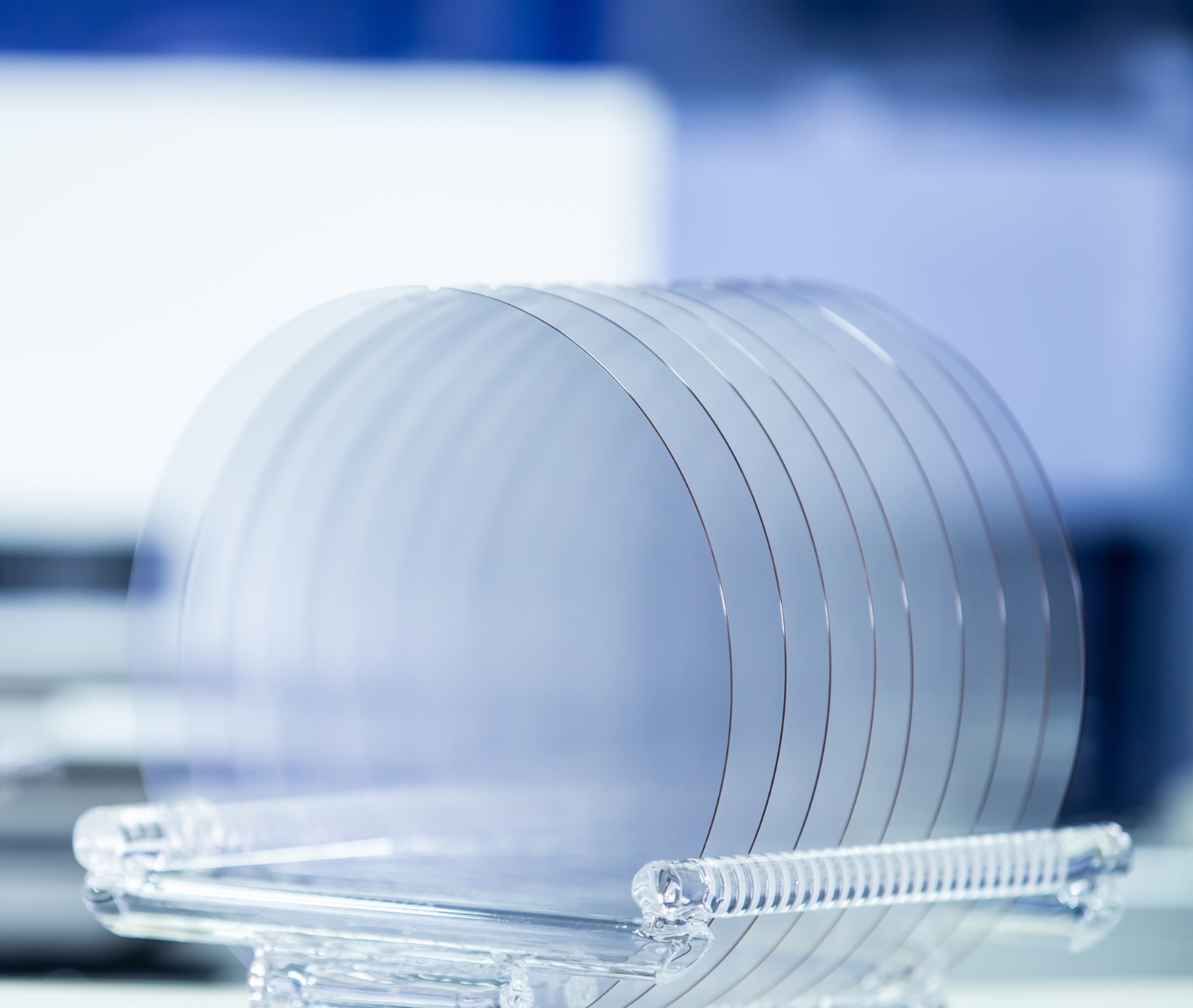

Wir bieten einkristalline SiC-Produkte an. 2~4 Zoll 4H/6H-P SiC-Wafer 2-4 Zoll 3C SiC-Wafer 4-8 Zoll 4H-N SiC-Wafer 4-8 Zoll 4H-P SiC-Wafer 4–8 Zo...
3 Modelle gelistet
Toyominato Co., Ltd.
210+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Galliumoxid wird aufgrund seiner hohen Durchbruchspannung und seines niedrigen Einschaltwiderstands häufig in leistungselektronischen Geräten verwe...
Toyominato Co., Ltd.
180+ Personen sehen dies
Zuletzt angesehen: vor 13 Minuten
Schnelle Antwort
Ein Produkt, das so verarbeitet wurde, dass ein Wafer mit einer Folie beschichtet wird, wird als „Wafer mit Folie“ bezeichnet. Der Wafer-Abscheidun...
Toyominato Co., Ltd.
170+ Personen sehen dies
Zuletzt angesehen: vor 34 Minuten
Schnelle Antwort
■Wir bieten einkristalline SiC-Produkte an. ・2 bis 4 Zoll 4H/6H-P SiC-Wafer ・2~4 Zoll 3C SiC-Wafer ・4 bis 8 Zoll 4H-N SiC-Wafer ・4 bis 8 Zoll 4...
Toyominato Co., Ltd.
210+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Ein Produkt, das so verarbeitet wurde, dass ein Wafer mit einer Folie beschichtet wird, wird als „Wafer mit Folie“ bezeichnet. Der Wafer-Abscheidun...
Toyominato Co., Ltd.
180+ Personen sehen dies
Zuletzt angesehen: vor 34 Minuten
Schnelle Antwort
■Wir bieten einkristalline SiC-Produkte an. ・2 bis 4 Zoll 4H/6H-P SiC-Wafer ・2~4 Zoll 3C SiC-Wafer ・4 bis 8 Zoll 4H-N SiC-Wafer ・4 bis 8 Zoll 4...
Toyominato Co., Ltd.
250+ Personen sehen dies
Zuletzt angesehen: vor 10 Stunden
Schnelle Antwort
Ein Produkt, das so verarbeitet wurde, dass ein Wafer mit einer Folie beschichtet wird, wird als „Wafer mit Folie“ bezeichnet. Der Wafer-Abscheidun...
2 Modelle gelistet
Toyominato Co., Ltd.
170+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Schnelle Antwort
Wir bieten einkristalline SiC-Produkte an. 2~4 Zoll 4H/6H-P SiC-Wafer 2-4 Zoll 3C SiC-Wafer 4-8 Zoll 4H-N SiC-Wafer 4-8 Zoll 4H-P SiC-Wafer 4–8 Zo...
Toyominato Co., Ltd.
200+ Personen sehen dies
Zuletzt angesehen: vor 13 Stunden
Schnelle Antwort
Ein Produkt, das so verarbeitet wurde, dass ein Wafer mit einer Folie beschichtet wird, wird als „Wafer mit Folie“ bezeichnet. Der Wafer-Abscheidun...
Toyominato Co., Ltd.
180+ Personen sehen dies
Zuletzt angesehen: vor 6 Stunden
Schnelle Antwort
■Wir bieten einkristalline SiC-Produkte an. ・2 bis 4 Zoll 4H/6H-P SiC-Wafer ・2~4 Zoll 3C SiC-Wafer ・4 bis 8 Zoll 4H-N SiC-Wafer ・4 bis 8 Zoll 4...
Toyominato Co., Ltd.
170+ Personen sehen dies
Zuletzt angesehen: vor 34 Minuten
Schnelle Antwort
■Wir bieten einkristalline SiC-Produkte an. ・2 bis 4 Zoll 4H/6H-P SiC-Wafer ・2~4 Zoll 3C SiC-Wafer ・4 bis 8 Zoll 4H-N SiC-Wafer ・4 bis 8 Zoll 4...
