Dieser Abschnitt bietet einen Überblick über Druckumwandler sowie ihre Anwendungen und Funktionsweisen. Werfen Sie auch einen Blick auf die Liste der 3 Hersteller von Druckumwandler und deren Firmenranking.
Inhaltsübersicht
Verwandte Kategorien
Druckmessumformer, auch Drucksensoren genannt, sind Geräte, die einen beliebigen Druck in ein elektrisches Signal umwandeln und dieses übertragen. Sie werden hauptsächlich als Sensoren in der Druckkontrolle eingesetzt.
Grundsätzlich wird das Signal in ein elektrisches Signal von 4-20 mA DC oder ein pneumatisches Signal von 20-100 kPa umgewandelt und übertragen. Die Verwendung von pneumatischen Signalen ist jedoch rückläufig.
Gase, Flüssigkeiten und Dämpfe sind Beispiele für Objekte, bei denen der Druck gemessen werden kann. Typische Produkte sind die von Yokogawa Electric hergestellten. Es gibt zwei Arten von Druckmessumformern, absolute und relative, die je nach Anwendung eingesetzt werden müssen.
Unter den Druckmessumformern werden Differenzdrucktransmitter für die Differenzdruck-Durchflussmessung, die Druckmessung, die Füllstandsmessung und die Messung der Flüssigkeitsdichte verwendet. Davon sind Anwendungen für die Differenzdruck-Durchflussmessung am weitesten verbreitet und machen mehr als die Hälfte aller Verwendungen aus. Andere wiederum werden zu etwa 30 %, 20 % und in sehr wenigen anderen Fällen verwendet.
Druckmessumformer werden z. B. verwendet, um den Flüssigkeitsstand eines Tanks zu messen und die aktuelle Füllstandshöhe zu ermitteln. Sie werden auch in Steuerungsanwendungen eingesetzt, z. B. um bei Erreichen eines bestimmten Drucks eine andere Aktion auszulösen.
Druckmessumformer wandeln hauptsächlich Druck in ein elektrisches Signal um und übertragen es. Um die durch den Druck verursachte Auslenkung zu messen, werden Rohrfedern, Membrane und Bälge verwendet. Die Verschiebung wird als elektrisches Signal übertragen, das verstärkt wird, bevor es als Gleichstromsignal übertragen wird. Membrane werden häufig aus Stabilitätsgründen verwendet.
In diesem Abschnitt werden Anwendungen zur Durchflussmessung beschrieben. In diesem Fall kann eine Blende in die Prozessleitung eingebaut werden. Der Druck (Differenzdruck) vor und nach der Blende ist proportional zum Quadrat der Durchflussmenge, so dass die Durchflussmenge anhand des Drucks gemessen werden kann.
In diesem Abschnitt wird die Messung des Flüssigkeitsstands beschrieben. Es ist bekannt, dass in einem Behälter, der Flüssigkeit enthält, der Druck am Boden des Behälters proportional zum Flüssigkeitsstand x Flüssigkeitsdichte ist. Dies bedeutet, dass der Flüssigkeitsstand relativ durch Messung des Drucks gemessen werden kann. Wenn am Boden des Behälters ein Innendruck vorhanden ist, kann dieser mit einem Druckmessumformer gemessen werden, wenn kein Innendruck vorhanden ist, kann ein Differenzdruckmessumformer verwendet werden. Auch hier kommen zunehmend Druckmittlersysteme zum Einsatz.
*einschließlich Lieferanten etc.
Nach Merkmalen sortieren
Anzahl der Mitarbeiter
Neu gegründetes Unternehmen
Unternehmen mit Geschichte
46 Produkte gefunden
46 Produkte
Krone Co., Ltd.
510+ Personen sehen dies
Schnelle Antwort
4.0 Company Review
■Funktionen ・Die M5600-Serie mit Kommunikationsfunktion besteht aus einem Edelstahlgehäuse und einer Polycarbonatabdeckung und kommuniziert über e...
2 Modelle gelistet
Kyowa Dengyo Co., Ltd.
740+ Personen sehen dies
Zuletzt angesehen: vor 4 Stunden
Standardantwort
Dieser Hochtemperatur-Druckwandler verfügt über eine ausgezeichnete Umweltbeständigkeit und lässt sich bei der Installation leicht verlegen und aus...
10 Modelle gelistet
Kyowa Dengyo Co., Ltd.
1290+ Personen sehen dies
Zuletzt angesehen: vor 18 Stunden
Standardantwort
Dies ist ein hochpräziser und zuverlässiger Druckwandler mit einer luftdichten, mit Inertgas gefüllten Struktur. Es können stabile Messungen über e...
9 Modelle gelistet
Kyowa Dengyo Co., Ltd.
530+ Personen sehen dies
Zuletzt angesehen: vor 1 Tag
Standardantwort
Hierbei handelt es sich um einen Hochdruck-Druckwandler mit einer luft- und wasserdichten Struktur, die mit Inertgas gefüllt ist. ■Funktionen ・Ho...
2 Modelle gelistet
Kyowa Dengyo Co., Ltd.
570+ Personen sehen dies
Zuletzt angesehen: vor 22 Stunden
Standardantwort

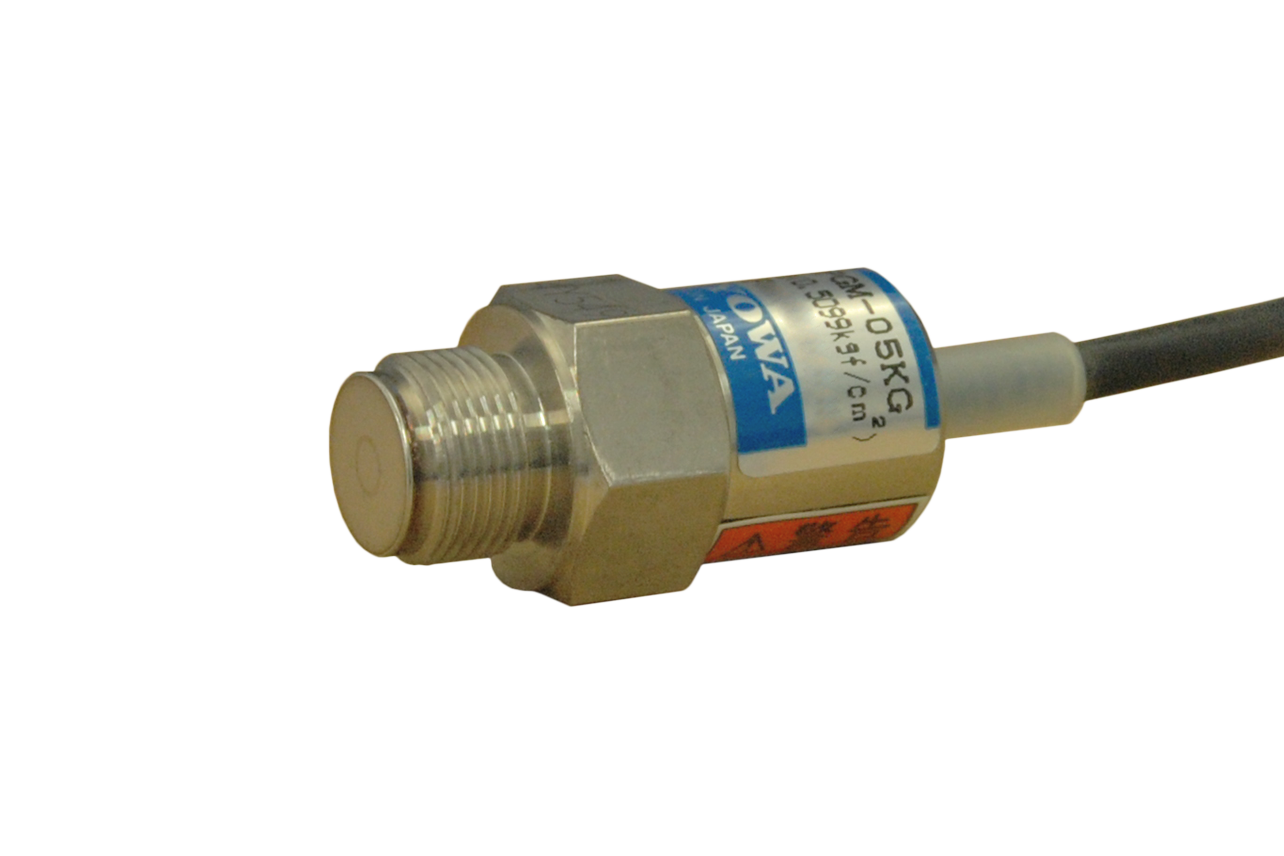

Ein kleiner Druckwandler mit bündiger Membranspitze. ■Funktionen ・Blitzmembrantyp mit hervorragender Reaktion und extrem guten dynamischen Eigens...
6 Modelle gelistet
Kyowa Dengyo Co., Ltd.
600+ Personen sehen dies
Zuletzt angesehen: vor 3 Stunden
Standardantwort
Ein kleiner Druckwandler mit einer bündigen Membran an der Spitze. ■Funktionen ・Hohe Reaktion ・TEDS-kompatible Produkte können ebenfalls hergest...
4 Modelle gelistet
Kyowa Dengyo Co., Ltd.
450+ Personen sehen dies
Zuletzt angesehen: vor 15 Stunden
Standardantwort
Ein Druckwandler mit geringer Kapazität, der stabile Messungen ermöglicht. ■Funktionen ・Kompatibel mit niedrigem Druck ・Hohe Präzision ・In das ...
3 Modelle gelistet
Kyowa Dengyo Co., Ltd.
770+ Personen sehen dies
Zuletzt angesehen: vor 8 Stunden
Standardantwort
Ein kleiner, leichter, hochpräziser Druckwandler mit einer halbbündigen Membran an der Spitze. ■Funktionen ・Hohe Stabilität ・Hohe Reaktionsfähig...
10 Modelle gelistet
